消聲器

　SD消聲器

　　消聲器是一種能阻礙聲音傳播而讓氣流通過的、防治空氣動力性噪聲的主要設備。大野機械生產的消聲器系列適用于鍋爐蒸汽、加熱爐、烘爐開工時管道排汽放空消聲，并適用于其它氣體（如空氣、過熱蒸汽、飽和蒸汽、氮、氮、氧及空壓機、風機的多余氣體等）進、排放消聲。產品經放大用戶使用，消聲效果良好，消聲量可達30dB(A)以上，完全符合國家《工業企業噪聲》衛生標準。

產品規格及尺寸：

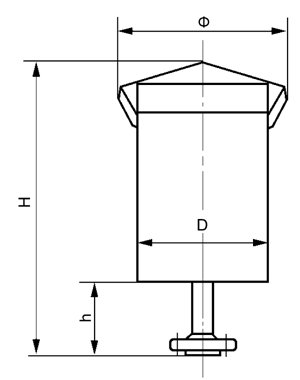

1、SDS型蒸汽排放消聲器

型號	接管規格 (DN)	排放流量 (t/h)	適用壓力	外型尺寸mm
型號	接管規格 (DN)	排放流量 (t/h)	適用壓力	H	h	Ф	D
SDS-1/1.3	32	1	≤1.0MPa	730	100	Ф300	Ф159
SDS-2/1.3	50	2		770	100	Ф350	Ф219
SDS-4/1.3	65	4		1140	150	Ф450	Ф298
SDS-6/1.3	80	6		1250	150	Ф500	Ф351
SDS-8/1.3	100	8		1365	150	Ф520	Ф377
SDS-10/1.3	125	10		1625	150	Ф600	Ф426
SDS-16/1.3	150	16		1790	150	Ф700	Ф498

說明：（1）本系列消聲器額定排放流量按1.3MPa，如排汽壓力為0.8MPa，選用消聲器應比排放管徑大一級，排汽壓力為2.0MPa時應比排放管徑小一級選用。
　　　（2）本系列消聲器消聲量：35dB（A）。
　　　（3）本系列消聲器接管法蘭標準為：JB/T82.1-94，PN2.5，客戶有要求可另選。

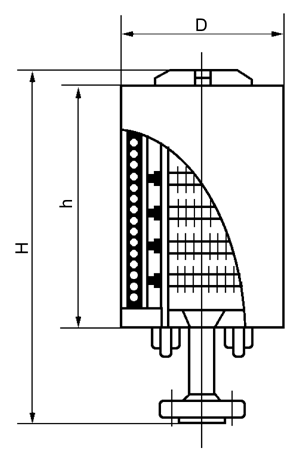

2、SDA型氣體放空消聲器

型號	排放流量 (t/h)	接管規格 (DN)	外型尺寸mm
型號	排放流量 (t/h)	接管規格 (DN)	Ｈ	h	d
SDA-3/0.8	3	25	630	570	Ф108
SDA-6/0.8	6	40	630	570	Ф108
SDA-10/0.8	10	50	700	640	Ф159
SDA-20/0.8	20	80	800	735	Ф185
SDA-40/0.8	40	100	1000	930	Ф230
SDA-60/0.8	60	125	1000	930	Ф260

注：接管法蘭標準為：JB/T81-94，PN1.6。
　　本系列適用壓力0.8MPa，適用溫度200^oC，消音量30dB。

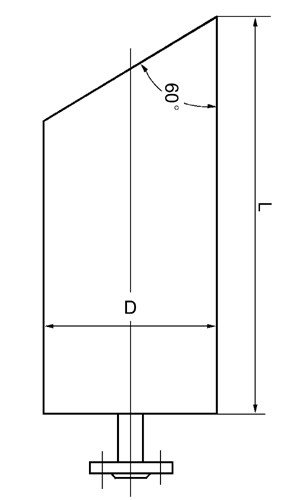

3、SDQ型壓縮空氣放空消聲器

型號	外型尺寸mm			接管規格 (DN)
型號	風量（m³/min)	L	D	接管規格 (DN)
SDQ-3/0.8	3-7	822	Ф159	40
SDQ-6/0.8	4-10	886	Ф219	50
SDQ-10/0.8	7-16	1237	Ф273	65
SDQ-20/0.8	10-23	1371	Ф325	80
SDQ-40/0.8	29-66	1511	Ф377	100
SDQ-60/0.8	22-73	1781	Ф426	125
SDQ-100/0.8	54-123	1952	Ф480	150

注：本系列消聲器接管法蘭標準為：JB/T81-94，PN1.6。
　　本系列消聲器一般為臥式安裝。
　　本系列適用壓力0.8MPa，適用溫度200，消音量35dB。
