視鏡

　DSG系列

產品特性：

　　視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

產品規格及技術參數：

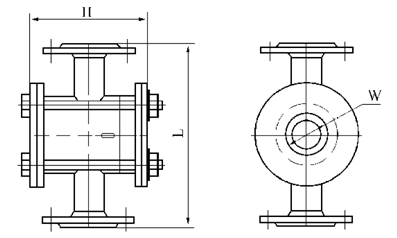

1、DSG-I對夾型視鏡

DN	窗徑W	管內徑D	H	L		適用工況
DN	窗徑W	管內徑D	H	PN≤1.6	PN≤2.5	適用工況
8	--	40	75	--	--	PN≤2.5MPa 工作壓力≤1.0MPa 工作溫度0-180^oC
10	58	40	75	140	160
15	58	40	75	140	160
20	68	50	85	160	180
25	68	50	85	160	180
40	78	60	115	180	200

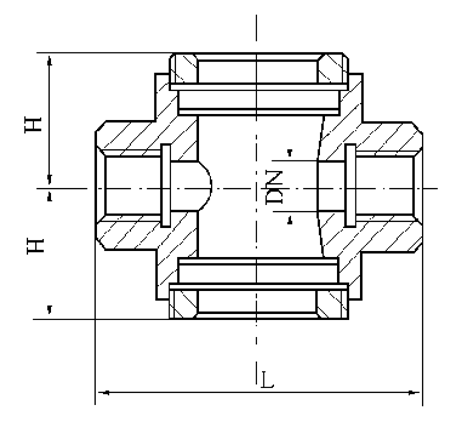

2、DSG-IIa全螺紋型視鏡

DN	L	H		適用工況
DN	L	PN≤1.6	PN≤2.5	適用工況
15(1/2")	89	32	35	PN≤2.5MPa 工作壓力≤1.0MPa 工作溫度0-180^oC
20(3/4")	89	32	35
25(1")	89	35	35

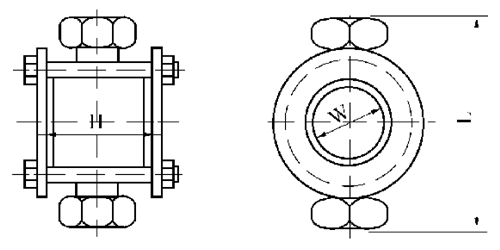

3、DSG-IIb螺紋接管對夾型視鏡

DN	窗徑W	H	L	適用工況
8	40	75	140	PN≤2.5MPa 工作壓力≤1.0MPa 工作溫度0-180^oC
10	40	75	140
15	40	75	140
20	50	85	150
25	50	85	160

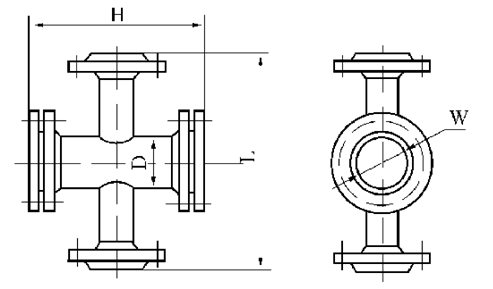

4、DSG-III單壓型視鏡

DN	窗徑W	管內徑D	PN0.6		PN1.0、1.6		PN2.5
DN	窗徑W	管內徑D	H	L	H	L	H	L
50	80/80	65/50	200	220	200	220/250	210	250/270
65	102/100	80/102	230	250	230	250/270	240	270/320
80	102/102	102/102	245	270	245	270/270	275	320/380
100	125/125	125/125	330	320	330	320/320	360	360/420
125	150/150	150/150	340	360	360	370/400	400	310/480
150	200/200	200/200	350	420	420	430/440	440	480/550

注：分母為擺板式單壓視鏡。工作壓力≤1.0MPa，工作溫度0-180^oC

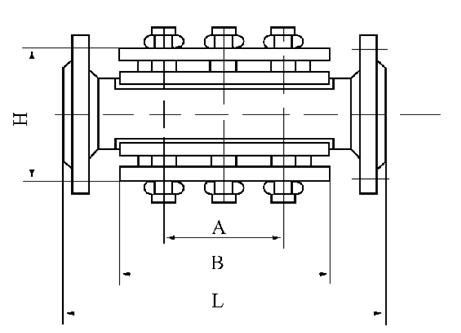

5、DSG-IV框式單壓型視鏡

DN	窗徑W	A	H	B	L		適用工況
DN	窗徑W	A	H	B	PN≤1.6	PN≤2.5	適用工況
50	30	90	140	120	--	--	PN≤2.5MPa 工作壓力≤1.0MPa 工作溫度0-180^oC
65	30	90	155	120	--	--
80	35	100	180	120	210	230
100	35	100	205	120	220	250
125	40	110	235	130	230	250
150	40	110	260	130	230	260

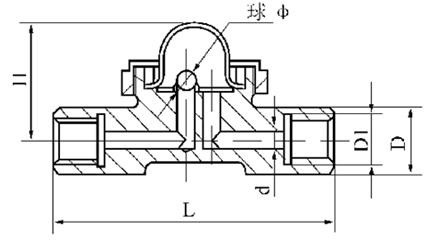

6、DSG-Va螺紋連接浮球型視鏡

DN	d	D1	D	L	球Ф	圖號
20	16	G3/4"	38	120	18	HGS07-128-01-1-4
25	16	G1"	40	120	18	HGS07-128-02-1-4
32	16	G1¹/4"	50	124	18	HGS07-128-03-1-4
40	16	G1¹/2"	56	124	18	HGS07-128-04-1-4
50	16	G2"	66	124	18	HGS07-128-05-1-4

注：PN≤0.6MPa，工作壓力≤0.3MPa，工作溫度≤180^oC

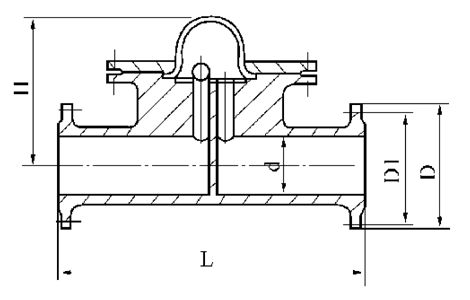

7、DSG-Vb法蘭連接浮球型視鏡

DN	d	D1	D	L	H	球Ф	圖號
65	65	130	160	340	260	40	HGS07-129-01-1-4
80	80	150	185	340	270	40	HGS07-129-02-1-4
100	100	170	205	340	277	40	HGS07-129-03-1-4
125	125	200	235	340	290	40	HGS07-129-04-1-4
150	150	225	260	340	302	40	HGS07-129-05-1-4

注：PN≤0.6MPa，工作壓力≤0.3MPa，工作溫度≤80^oC

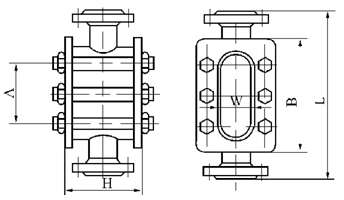

8、DSG-VI框式對夾型視鏡

DN	窗徑W	A	H	B	L		適用工況
DN	窗徑W	A	H	B	PN≤1.6	PN≤2.5	適用工況
15	18	75	85	110	200	200	PN≤2.5MPa 工作壓力≤1.0MPa 工作溫度0-180^oC
20	18	75	85	110	200	200
25	22	80	95	120	210	210
40	30	90	125	120	210	230

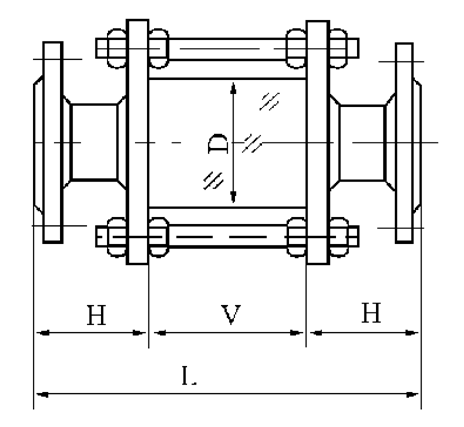

9、DSG-VII管型視鏡

DN	D	V	H	L	適用工況
15	32	80	70	220	PN≤0.25MPa 工作壓力≤0.1MPa 工作溫度≤80^oC
20	45	80	70	220
25	58	80	70	220
40	74	80	70	220
50	89	80	80	240
65	110	80	80	240

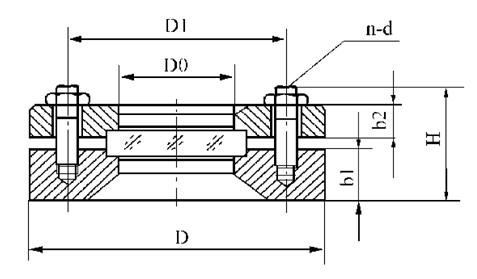

10、DSG-VIIIa壓力容器視鏡

DN	PN（MPa）	D	D1	b1	b2	≈H	螺柱
DN	PN（MPa）	D	D1	b1	b2	≈H	數量n	直徑d
50	1.0	130	100	34	22	79	6	M12
	1.6	130	100	34	24	79	6	M12
	2.5	130	100	34	26	84	6	M12
80	1.0	160	130	36	24	86	8	M12
	1.6	160	130	36	26	91	8	M12
	2.5	160	130	36	28	96	8	M12
100	1.0	200	165	40	26	100	8	M16
100	1.6	200	165	40	28	105	8	M16
125	1.0	225	190	40	28	105	8	M16
150	1.0	250	215	40	30	110	12	M16

注：壓力容器視鏡參照HGJ501-502-86標準。工作溫度0-180^oC

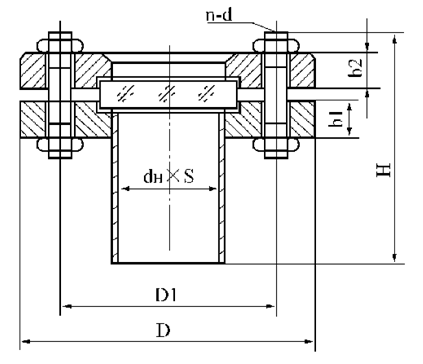

11、DSG-VIIIb壓力容器帶頸視鏡

DN	PN（MPa）	D	D1	b1	b2	D_hXS	h	≈H	螺柱
DN	PN（MPa）	D	D1	b1	b2	D_hXS	h	≈H	數量n	直徑d
50	1.0	130	100	22	22	57X3.5	70	79	6	M12
	1.6	130	100	24	24	57X3.5	70	79	6	M12
	2.5	130	100	26	26	57X3.5	70	84	6	M12
80	1.0	160	130	24	24	89X4	70	86	8	M12
	1.6	160	130	26	26	89X4	70	91	8	M12
	2.5	160	130	28	28	89X4	70	96	8	M12
100	1.0	200	165	26	26	108X4	80	100	8	M16
100	1.6	200	165	28	28	108X4	80	105	8	M16
125	1.0	225	190	28	28	133X4	80	105	8	M16
150	1.0	250	215	30	30	159X4.5	80	110	12	M16

注：壓力容器視鏡參照HGJ501-502-86標準。工作溫度0-180^oC

12、DSG-IXa單壓異徑型視鏡

DN1XDN12	l	d	H		適用工況
DN1XDN12	l	d	PN2.5	PN0.6	適用工況
25X32	260	95	226	234	PN≤0.25MPa 工作溫度0-180^oC
41X50	320	140	226	278
50X65	320	140	226	278
65X80	360	165	300	308
80X100	360	165	300	308
